Modulis Spektr

Tyrimų modulis „Spektr“ („Спектр“) paleistas 1995 metų gegužės 20 dieną 03:33:22 Grinvičo laiku Baikonuro kosmodrome iš 81-osios aikštelės 23 – ojo paleidimo įrenginio nešančiaja raketa „Proton-K“ („Протон-К“) ir birželio 1 dieną 00:56:17 pirmuoju bandymu prijungtas prie stoties Mir perėjimų skyriaus ašinio įrenginio. Naktį iš birželio 2 – osios dienos į trečiąją manipuliatoriaus pagalba modulis perkeltas nuo perėjimų skyriaus į perėjimų skyriaus apatinį susijungimų įrenginį. Prie šio įrenginio nuo 1990-ųjų birželio iki 1995 – ųjų gegužės buvo prijungtas modulis Kristall.
Modulio Spektr masė – 9.34 tonų, ilgis – 14.44 m, diametras – 4.35 m, Saulės baterijų panelių ilgis – 23.3 m.
Modulio „Spektr“ mokslinė aparatūra buvo skirta Žemės gamtinių resursų, Žemės atmosferos viršutinių sluoksnių, aplink patį orbitinį kompleksą esančios atmosferos, natūralios ir dirbtinės kilmės geofizinių procesų aplink Žemę kosminėje erdvėje ir aukštuosiuose Žemės atmosferos sluoksniuose tyrimams. Modulyje „Spektr“ atlikti kosminio spinduliavimo tyrimai, medicininiai biologiniai tyrimai, įvairių medžiagų atviroje kosminėje erdvėje tyrimai.
Modulio Spektr dvi pagrindinės ir dvi papildomos Saulės baterijos užtikrino papildomą energijos tiekimą orbitinei stočiai Mir. Modulis sudarytas iš dviejų – prietaisų krovinių hermetinis  ir nehermetinis – skyrių. Turėjo vieną aktyvų susijungimo mazgą. Standartinė modulio vieta – orbitinės toties Mir ašis Z.

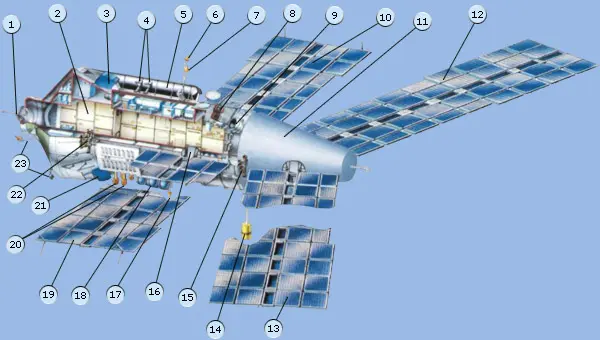

 1 –  aktyvusis susijungimo įrenginys; 2 – prietaisų krovinių skyrius; 3, 21 – skrydžio orbitos korekcijos ir suartėjimo su kosminės stoties baziniu bloku varikliai; 4 – judėjimo valdymo pagal Saulę sistemos prietaisai; 5 – kuro bakas; 6 – sistemos „Kub – kontur“ („Куб – Контур“) antenos; 7, 23 – sistemos „Kurs“ („Курс“) antenos; 8 – KOMZA (КОМЗА) aparatūra; 9 – šliuzo kamera; 10, 19 – pagrindinės Saulės baterijos; 11 – nehermetiškas skyrius; 12, 13 – papildomos Saulės elementų baterijos; 14 – štanga su „Astra – 2“ („Астра – 2“) prietaisais; 15, 22 – mažos traukos varikliai; 16 – pagrindinės Saulės elementų baterijos jungtis; 17 – sistemos „Kub – kontur“ („Куб – Контур“) antenos; 18 – balionai su heliu; 20 – judėjimo valdymo sistemos infraraudonosios vertikalės prietaisai

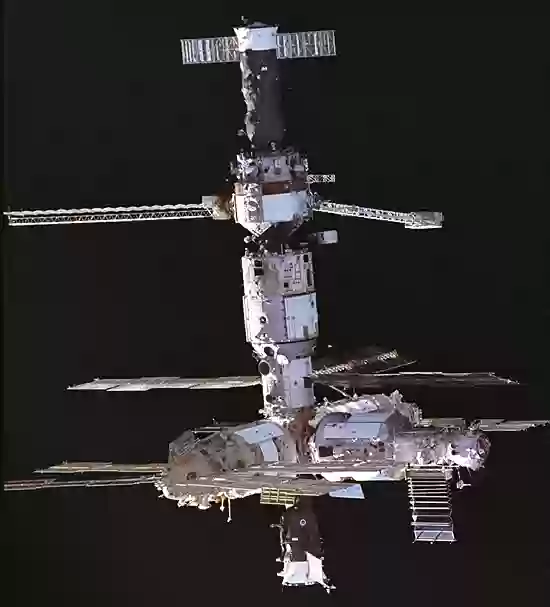

REF: JSC-STS74-333-11 STS-74 ONBOARD PHOTO: SHUTTLE/MIR MISSION;MIR DURING APPROACH; FROM TOP TO BOTTOM; PROGRESS, KVANT-1 WITH SOFORA TRUSS ON RIGHT, BASE BLOCK, SPEKTR ON LEFT KRISTALL ON RIGHT, AND SOYUZ
